Untuk memilih alat ukur apa yang digunakan dalam kegiatan pengukuran, Kalian perlu

mempertimbangkan besaran apa yang diukur. Pada kasus ini, Kalian harus memilih alat

ukur panjang apa yang cocok digunakan untuk mengukur diameter baut. Sebelum
mempertimbangkannya, Kalian perlu mengetahui cara mengukur menggunakan alat ukur

panjang berikut.
A. Jangka Sorong

Carilah informasi mengenai:
1. Komponen-komponen pada jangka sorong

Tuliskanlah nama komponen-komponen jangka sorong beserta fungsinya!
2. Nilai skala terkecil pada alat ukur

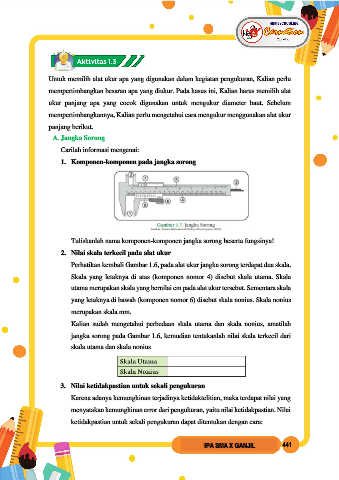

Perhatikan kembali Gambar 1.6, pada alat ukur jangka sorong terdapat dua skala.

Skala yang letaknya di atas (komponen nomor 4) disebut skala utama. Skala
utama merupakan skala yang bernilai cm pada alat ukur tersebut. Sementara skala

yang letaknya di bawah (komponen nomor 6) disebut skala nonius. Skala nonius
merupakan skala mm.

Kalian sudah mengetahui perbedaan skala utama dan skala nonius, amatilah

jangka sorong pada Gambar 1.6, kemudian tentukanlah nilai skala terkecil dari
skala utama dan skala nonius

3. Nilai ketidakpastian untuk sekali pengukuran
Karena adanya kemungkinan terjadinya ketidaktelitian, maka terdapat nilai yang

menyatakan kemungkinan error dari pengukuran, yaitu nilai ketidakpastian. Nilai

ketidakpastian untuk sekali pengukuran dapat ditentukan dengan cara:

IPA SMA X GANJIL 441
